SCARA機器手在視覺貼標機中的應用：高速高精度的自動化革命

一、SCARA機器手的技術原理

SCARA（Selective Compliance Assembly Robot Arm）機器手是一種四軸選擇性柔順機械臂，專為高速水平面運動設計。其機械結構特點為：

• X/Y軸剛性：采用平行連桿結構，確保水平方向高剛度（重復精度±0.01mm）

• Z軸柔順性：垂直方向具備彈性補償能力，適應±2mm的高度偏差

• θ軸旋轉：第四軸提供±180°旋轉自由度，實現多角度貼標

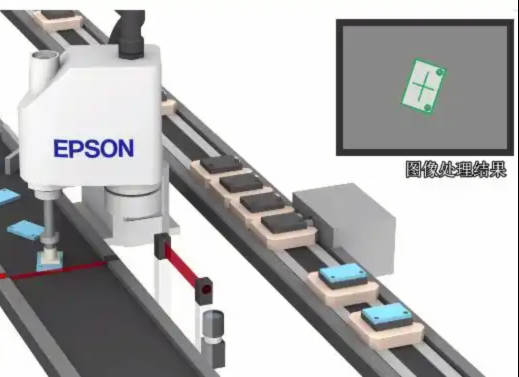

在視覺貼標機中，SCARA通過視覺定位→路徑規劃→動態補償→精準貼附的閉環控制流程，完成高速高精度貼標作業。

二、SCARA機器手的核心特點

1. 性能優勢對比

2. 技術特性

• 高速運動：加速度達10m/s2，節拍時間<0.3秒

• 抗干擾設計：IP54/IP67防護等級，適應潮濕、粉塵環境

• 智能控制：支持EtherCAT總線通信，響應延遲<1ms

三、SCARA機器手的類型與選型指南

1. 主流類型劃分

2. 選型決策矩陣

四、典型行業應用與成果

1. 消費電子行業

• 挑戰：0.8×1.2mm微型標簽，貼附角度偏差≤0.5°

• 方案：

  • EPSON GX4系列SCARA + 視覺定位系統

  • 真空吸嘴陣列（16點壓力控制）

• 成果：

  • 貼標速度提升至600件/分鐘

  • 良率從90%提升至99.8%

  • ROI（投資回報周期）縮短至8個月

2. 食品飲料包裝

• 需求：曲面瓶體360°環繞貼標，速度400瓶/分鐘

• 配置：

  • 雅馬哈 YK400XE + 六自由度末端執行器

  • 防滴漏氣動系統

• 成效：

  • 貼標位置偏差<±0.1mm

  • 換型時間從30分鐘縮短至3分鐘

3. 醫藥行業

• 特殊要求：無菌環境（ISO Class 5），零污染風險

• 技術方案：

  • 史陶比爾 TP80潔凈版SCARA

  • 無潤滑脂直線導軌

• 價值體現：

  • 通過FDA認證

  • 維護周期延長至12個月

五、SCARA系統的技術趨勢

1. 智能化升級

• AI路徑優化：通過深度學習算法減少30%空行程

• 力控技術：0.1N級壓力感知，實現曲面自適應貼合

2. 模塊化設計

• 快換末端工具（EOAT）：支持吸盤、夾爪等5秒切換

• 即插即用視覺模組：集成光源、相機、處理器

3. 協作化應用

• 人機協作（HRC）版本：

  • 功率限制<80W

  • 碰撞檢測響應時間<10ms

• 應用場景：小批量多品種柔性產線

4. 綠色節能

• 能量回饋驅動器：節能效率>25%

• 輕量化結構：碳纖維臂體減重40%

六、實施建議與維護策略

1. 系統集成要點

• 視覺標定：九點標定法確保機械-視覺坐標統一

• 運動仿真：使用RoboDK軟件預驗證軌跡可行性

• 安全防護：配置區域掃描儀（安全距離≥0.5m）

2. 維護計劃

七、總結

SCARA機器手憑借高速、高精度、高性價比的優勢，正在重塑視覺貼標機的技術格局。在電子、食品、醫藥等行業，其水平重復精度可達±0.01mm，[敏感詞]速度突破5m/s，投資回報周期普遍在6-12個月。隨著AI與協作技術的融合，新一代SCARA將推動貼標工藝向智能化、柔性化、零缺陷方向持續進化，成為工業4.0時代不可或缺的核心裝備。
